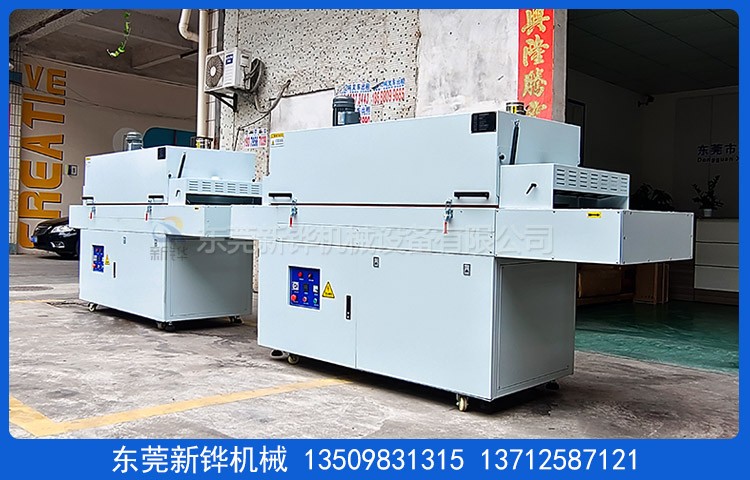

装备名称:电感隧道炉
机台型号:XHSO-2.9-06-1R
装备电源:AC380V 三相 50HZ 15KVA
内箱尺寸:长1800×宽635×高80mm
外箱尺寸:长2900×宽860×高1800mm（以实物为准）
机台结构:上料段:450mm（含100mm隔热罩）,恒温段:1800mm（分1段加热控制）,下料段:650mm（含100mm隔热罩,冷却罩200mm） 。
炉盖磨练:手动气弹簧掀开+包管撑杆方法 。
内箱材质:T1.2mm厚SUS430#不锈钢板,用氩弧焊接加工制作 。
外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作 。
机架材质:T2.0*40*40mm 铁方通焊接成型,机架周围+底部封板,
脚轮脚杯:电感隧道炉底部装置承重20mm脚杯,3寸脚轮利便装备的牢靠和对接 。
机台颜色:经防锈处置惩罚后静电高温粉体涂装,整机为皱纹白（或客户提供色卡） 。
保温结构:保温棉:接纳优质白色硅酸铝棉,保温厚度100mm,加空气层隔热保温 。
密封条:接纳?20mm耐高硅胶密封条密封处置惩罚,雅观无污染 。
防护标签:装备高温部分加贴高温警示标识 。
温控系统:温度规模:常用温度140℃,最高温度:常温～MAX200℃可调 。
温控方法:欧姆龙温控表+SSR输出控制加热,PID自动演算,华菱K型热电偶检测温度 ；温控系统具备自动整定和PID参数的自动校正功效 。
温度匀称度:恒温25分钟空炉无产品测温140℃±5℃% 。
测温漫衍点:恒温区域单点检测温度 。
控制联机:客户控制伺服运送+定位（IO点联机） 。
运风方法:马达由顶部经由风道疏散后从上往下吹向产品,循环运风设计 。
运风电机:加热段顶部装置1组0.75KW长轴马达配多翼式镀锌风轮 。
加热方法:电感隧道炉接纳不锈钢电热管,装置顶部加热 。
加热功率:15KW,恒温状态功率:7.5KW 。
升温速率:空炉常温～140℃约需时间25分钟 。
运送系统:运送链板:5分不锈钢链条+T15mm铝质阳极治具链板节距63.5mm,约95条治具板 。
运送方法:每条治具板放24个产品 。
检测定位:上、下料两侧亚德客套缸检测定位 。
运送动力:750W松下伺服配减速电机 。
运送高度:运送面距离地面高度1060+30mm 。
冷却方法:4寸离心电扇风冷 。
清静� ；�:出料� ；弊柚辜尤炔⒕ㄗ爸�,超温阻止加热并警报装置,马达、电热过电流� ；�,控制回路短路及过载� ；�,泄电断路器、电源逆向避免器,操作面板/出料急�？�,三色信号指示灯（红色故障,黄色待机指示,绿色运行指示） 。
防护标签:所有带电外露部位加装绝缘� ；ふ�,危险处贴有警示标识,电柜防护品级IP54 。
使用条件:主电源接纳AC 220V/380V/ 50Hz 三相五线制,情形相对湿度40%-50%,温度为20-30摄氏度 ；气管负载压缩空气压力大于5bar 。
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂. 。
参考标准:炉温匀称度按GB9452-1988或JB/T6049-1992执行,电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行,JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》,GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》
售后服务:装备自送货之日起质保期为1年,质保期内爆发非人为质量问题免费维修,质保期外装备配件消耗造成的故障本公司酌情收取工本费,免费提供装备的程序编写及输入、故障扫除、操作、一样平常维护等培训内容,免费提供一样平常手艺咨询和故障处置惩罚服务,未必期对装备使用状态举行质量跟踪 。
验收标淮:装备调试完成3天内为验收时间,以双方签订的手艺协议书为标淮,装备交付时附装备说明书、操作手册、主要部件说明书、软件备份各1份,17 交货日期 签订条约收到订金之日起20个事情日内完成,装置调试时间为货到工厂之日 2 个事情日内完成 。
东莞KU酷游平台官方入口烘干装备厂家生产:电感隧道炉,电感线圈隧道炉,线圈隧道炉,功率电感隧道炉,磁环电感隧道炉,插件电感隧道炉,隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘 ；内部清洁无尘 ； 双重超温� ；�,清静更可靠 ； 内部热风循环，烘烤物件受热匀称 ； 升温时间快,温度稳固精准 ； 海内一流的隔热、断热、保温手艺，密封效果优 ； 机体外壳温度低，对室内情形温度影响较� � ； 多种加热及运风方凭证产品设定 ；节能省电、清静环保 。 | 可充氮气气氛� ；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
