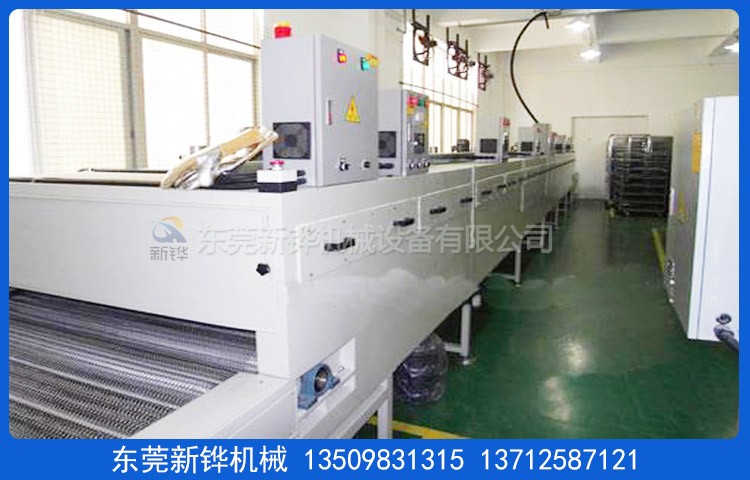

装备名称:涂布试验线
机械型号:XHSO-10-01-4R
机台电源:AC380V 50HZ 56KVA
烘烤尺寸:长8000×宽1050×高200mm
运送尺寸:长10000×宽1250×高1650mm（以实物为准）
机台结构:入料口高度:300mm,进料段:1000mm,恒温段:8000mm(分4段加热）,出料段:1000mm
装置定位:底部装置承重3寸脚轮,M18脚杯高度可调+50mm.
磨练方法:炉盖电动推杆掀开+手动撑杆�；つチ贩椒ㄉ杓�.
内箱材质:T1.2mm厚SUS430#镜面不锈钢板全密封氩弧焊,包管炉内清洁.
外箱材质:T1.4mm厚SS41#冷轧钢板折弯加工制作.
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.
机台颜色:涂布试验线经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色.
保温结构:接纳耐高温白色硅酸铝棉,保温层厚度100mm.
密封条:接纳?20mm耐高硅胶密封条密封处置惩罚,雅观无污染.
温度规模:室温~MAX200℃,常用温度150℃.
温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.
温度匀称度:空炉150℃恒温15min后温差±5-10℃ .
运风方法:经由风道疏散后水平循环运风设计,匀称性佳.
运风电机:长轴型烤箱专用马达3组配强力型多翼式镀锌风轮.
加热方法:涂布试验线接纳不锈钢电热管+热风循环.
加热功率:50KW,恒温状态功率:25KW.
升温速率:约7℃/min,空炉常温～150℃约需时间20分钟.
冷却方法:2排可调理角度轴流电扇.
运送网带:宽800mmC2062碳钢链条+201串杆+1.5mm不锈钢网带.
运送速率:减速电机配合变频器调速1-3m/min恣意调理.
运送高度:涂布试验线运送带外貌距离地面850+50mm可调.
清静�；�:泄电断路器,电源逆向避免器,超温阻止加热,马达及电热过电流,控制回路短路及过载等�；げ⒕ㄗ爸谩虾豕是寰脖曜�.
防护标签:所有带电外露部位加装绝缘�；ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54.
机台电源:主电源接纳AC 220V/380V/ 50Hz 三相五线制.
使用条件:情形相对湿度40%-50%,温度为20-30摄氏度.
注重事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂.
执行标准:炉温匀称度按GB9452-1988或JB/T6049-1992,电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》.
手艺标准:GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》 .
售后服务:装备自送货之日起质保期为1年,质保期内爆发非人为质量问题免费维修,质保期外装备配件消耗造成的故障本公司酌情收取工本费.
培训服务:免费提供装备的程序编写及输入,故障扫除,操作,一样平常维护等培训内容,免费提供一样平常手艺咨询和故障处置惩罚服务,未必期对装备使用状态举行质量跟踪.
东莞KU酷游平台官方入口烘干装备厂家生产:涂布试验线,涂布烘烤线,薄膜涂布隧道炉,锂电池涂布试验线,硅胶涂布试验线,硅胶涂布烘烤线隧道炉,IR隧道炉,红外线隧道炉,烘烤隧道炉,硅胶改质机,固化隧道炉,点胶隧道炉,高温隧道炉,烧结隧道炉,转子隧道炉,IR隧道炉,UV烘烤线,卷对卷隧道炉,涂布试验线等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较� �； 多种加热及运风方凭证产品设定；节能省电、清静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
